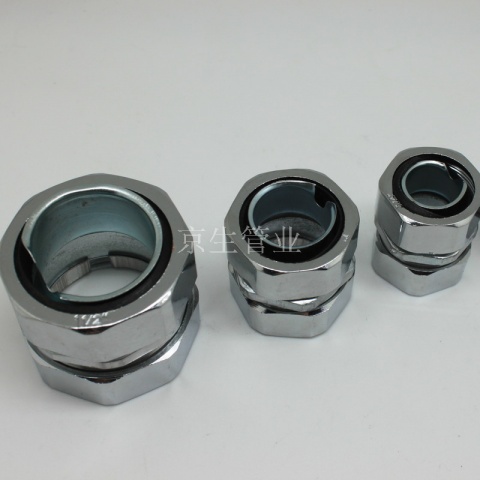

JSF-DGJ自固式管接头卡簧式管接头自固接头

JSF-DGJ自固式管接头，能将无螺纹的钢管或无螺纹的设备出线口与软管连接，省却套丝工序；
JSF-DGJ卡簧自固接头采用锌合金材料压铸而成，表面镀锌或镀铬；结构紧密，强度高。钢管与金属软管连接可靠，外表美观；
JSF-DGJ金属接头为自固式，用来将金属软管连接于无螺纹的钢管或无螺纹的设备出线口之上；
JSF-DGJ适配金属软管:JSF-JS型、JSF-JSH型、JSF-JSB型、JSF-JSHG型；
JSF-DGJ适配钢管:薄钢电线管、黑、白铁管(水、煤气管)；
选用JSF-DGJ自固式金属软管接头时请注意连接钢管软管的规格、尺寸。

状态：

数量：



询价

型号：
DGJ
产品品牌：
京生
产品编码：
A16

产品描述

产品描述

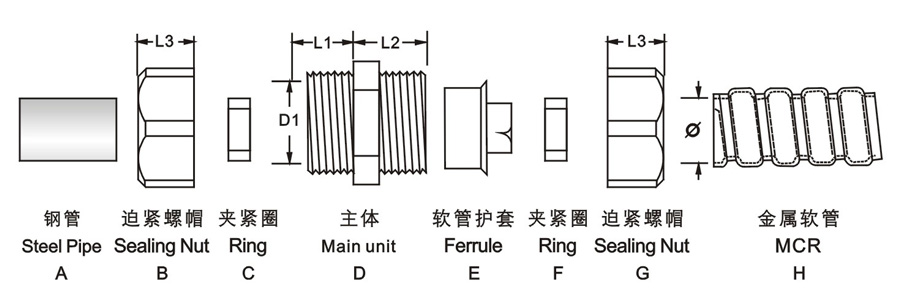

产品材质： A.C.F部位采用优质加厚型锌合金制成、B.E部分采用丁腈橡胶制成、D为铁皮制成。

产品颜色：金属色（银白色）

防护等级： IP65

c7044d9a-1ded-4246-8b34-d0bce0abe28d

产品型号

配套金属软管 (公制)	螺牙厚钢管(水、煤、气管)	外径×壁后 (mm)	薄钢管 (电线管)	外径×壁后 (mm)
ø10	#10		#12	12.76 ×1.60
ø12(13)	#12	17.00× 2.25	#15	15.87 ×1.60
ø15(16)	#15	21.25 × 2.75	#20	19.05 ×1.80
ø20(19)	#20	26.75× 2.75	#25	25.40 ×1.80
ø25	#25	33.50× 3.25	#32	31.75×1.80
ø32	#32	42.25 ×3.25	#40	38.10×1.80
ø38(40)	#40	48.00 ×3.50	#50	50.80×2.00
ø51(50)	#50	60.00× 3.50	#70	63.50×2.50
ø64(70)	#70	75.50×3.75	#80	76.20× 3.20
ø75(80)	#80	88.50×4.00
ø100	#100	114×4.00
ø125	#125	140×4.50
ø150	#150	165.00 ×4.50

配套金属软管 (公制)	螺牙厚钢管(水、煤、气管)	外径×壁后 (mm)	薄钢管 (电线管)	外径×壁后 (mm)
ø10	#10		#12	12.76 ×1.60
ø12(13)	#12	17.00× 2.25	#15	15.87 ×1.60
ø15(16)	#15	21.25 × 2.75	#20	19.05 ×1.80
ø20(19)	#20	26.75× 2.75	#25	25.40 ×1.80
ø25	#25	33.50× 3.25	#32	31.75×1.80
ø32	#32	42.25 ×3.25	#40	38.10×1.80
ø38(40)	#40	48.00 ×3.50	#50	50.80×2.00
ø51(50)	#50	60.00× 3.50	#70	63.50×2.50
ø64(70)	#70	75.50×3.75	#80	76.20× 3.20
ø75(80)	#80	88.50×4.00
ø100	#100	114×4.00
ø125	#125	140×4.50
ø150	#150	165.00 ×4.50
